本實用新型涉及一種帶法蘭的180度彎頭，屬于連接件領域。
背景技術：
彎頭是水暖安裝中常用的一種連接用管件,用于管道拐彎處的連接，用來改變管道的方向，其中45°、90°和180°三種最常用。目前工程上常用的180°彎頭為兩端焊接型彎頭，對于普通流體介質這種型式的彎頭沒有問題，但對于易結垢或帶顆粒易堵的流體介質，這種型式的彎頭無法滿足管道或設備清洗排污的要求。
技術實現要素：
針對現有技術存在的上述問題，本實用新型的目的是提供一種帶法蘭的180度彎頭。
為實現上述實用新型目的，本實用新型采用的技術方案如下：
所述帶法蘭的180度彎頭包括一彎管和兩法蘭，兩法蘭分設于彎管兩開口處，兩法蘭開口位于同一平面。
優選的，彎管呈U型，包括一段圓管和兩段平行管，兩段平行管與圓管的連接處直徑大于圓管或平行管的直徑。
優選的，所述180度彎頭采用一體成型鑄造。所述彎頭優選采用不銹鋼一體成型。所述180度彎管通過法蘭與設備固定密封連接后，彎管內部無流體死角，不易結構或者堵塞彎管。
優選的，彎管外側包覆有保溫層。保溫層為石棉保溫層，便于減少彎頭處的熱量損耗。
法蘭開口處設有螺紋，法蘭開口處設有密封圈。螺紋和/或密封圈可提高法蘭處的密封性。
兩法蘭之間設有連接橋。連接橋可增大彎頭的剛性和彈性，延長使用壽命。
總之，本實用新型提供的帶法蘭的180度彎頭可有效解決設備或管道內介質不易清洗排污的問題，該彎頭結構簡單，加工和制造成本低，使用時裝拆維修方便，維修成本低，設計原理清晰易懂，使用者易學易用，且方便使用者進行二次開發，具有良好的市場推廣價值。
附圖說明

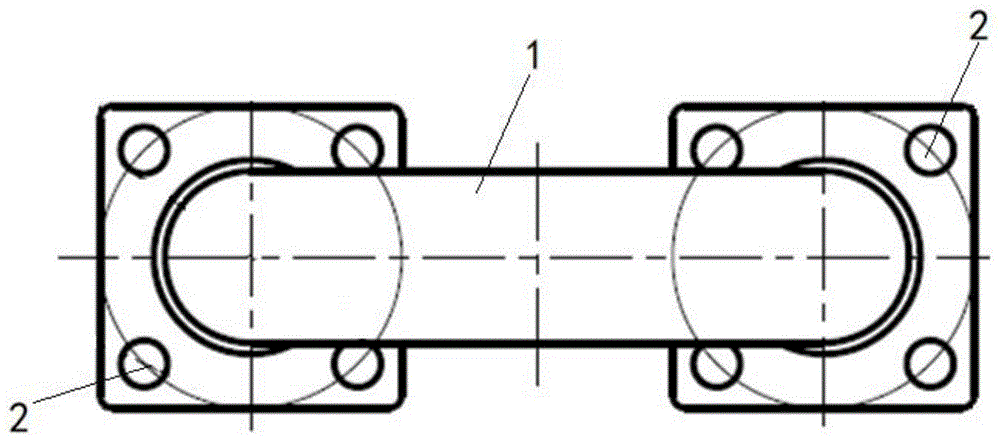

圖1為本實用新型的帶法蘭的180度彎頭示意圖；
圖2為本實用新型的帶法蘭的180度彎頭剖面圖。
具體實施方式
以下結合附圖對本發明的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本發明，并不用于限制本發明。
為了便于描述，在這里可以使用空間相對術語，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用來描述如在圖中所示的一個器件或特征與其他器件或特征的空間位置關系。應當理解的是，空間相對術語旨在包含除了器件在圖中所描述的方位之外的在使用或操作中的不同方位。例如，如果附圖中的器件被倒置，則描述為“在其他器件或構造上方”或“在其他器件或構造之上”的器件之后將被定位為“在其他器件或構造下方”或“在其他器件或構造之下”。因而，示例性術語“在……上方”可以包括“在……上方”和“在……下方”兩種方位。該器件也可以其他不同方式定位(旋轉90度或處于其他方位)，并且對這里所使用的空間相對描述作出相應解釋。
如圖1～圖2所示，本實用新型的180度彎頭采用整體鑄造結構，形成一個整體便于裝配和拆卸，并且利于二次研發，鑄件應光潔平整，不允許有影響使用性能的裂紋、氣孔、砂眼等缺陷。所述180度彎頭包括彎管1和兩個法蘭2，兩個法蘭2開口位于同一平面，兩法蘭之間設有連接橋。連接橋可增大彎頭的剛性和彈性，延長使用壽命。法蘭2的連接面上設有螺紋和密封圈，便于提高法蘭處的密封性。彎管1內整體呈U型，兩段平行管與圓管的連接處直徑大于圓管或平行管的直徑。所述180度彎管通過法蘭2與設備固定密封連接后，彎管1內部無流體死角，不易結構或者堵塞彎管。
所述180度彎頭采用不銹鋼一體成型鑄造，彎管1外側包覆有保溫層，一般為石棉保溫層。
最后有必要在此說明的是：以上實施例只用于對本實用新型的技術方案作進一步詳細地說明，不能理解為對本實用新型保護范圍的限制，本領域的技術人員根據本實用新型的上述內容作出的一些非本質的改進和調整均屬于本實用新型的保護范圍。
技術特征：
1.一種帶法蘭的180度彎頭，其特征在于：所述帶法蘭的180度彎頭包括一彎管和兩法蘭，兩法蘭分設于彎管兩開口處，兩法蘭開口位于同一平面，彎管外側包覆有保溫層。
2.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：彎管呈U型，包括一段圓管和兩段平行管，兩段平行管與圓管的連接處直徑大于圓管或平行管的直徑。
3.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：所述180度彎頭采用不銹鋼一體成型鑄造。
4.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：保溫層為石棉保溫層。
5.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：法蘭開口處設有螺紋。
6.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：法蘭開口處設有密封圈。
7.根據權利要求1所述的帶法蘭的180度彎頭，其特征在于：兩法蘭之間設有連接橋。
技術總結
本實用新型公開了一種帶法蘭的180度彎頭，所述帶法蘭的180度彎頭包括一彎管和兩法蘭，兩法蘭分設于彎管兩開口處，兩法蘭開口位于同一平面。本實用新型提供的帶法蘭的180度彎頭可有效解決設備或管道內介質不易清洗排污的問題，該彎頭結構簡單，加工和制造成本低，使用時裝拆維修方便，維修成本低，設計原理清晰易懂，使用者易學易用，且方便使用者進行二次開發，具有良好的市場推廣價值。
